Köcherschalung / Aussparung

Faltköcher vormontiert - Art. Nr. KSMONT

•  Das Köcherschalungsprofil erfüllt die Anforderung der DIN EN 1992-1-1 für die höchste Kategorie „verzahnt“
•  Ab einer Abmessung von 0,20 m x 0,20 m
•  Auch mit werkseitiger Aussteifung lieferbar
•  Auch als Rechteckform möglich

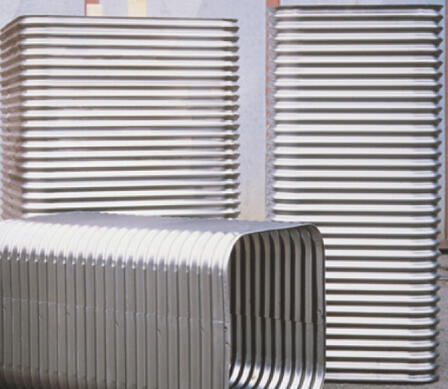

MSL-Schalungselemente FK für Fundamentköcher können in allen gewünschten Abmessungen hergestellt werden. Durch Verwendung einer einheitlichen Wellung ergeben sich kurze Lieferzeiten. Anpassungen an individuelle Kundenwünsche und an bauliche Besonderheiten erfolgen durch computeroptimierte Fertigungsprogramme.
Das MSL - Wellprofil ca. 10 x 26 mm in den Materialstärken von 0,4 bis
0,88 mm entspricht der Kategorie “rau” nachDIN 1045-1.
Die Profiltiefe der MSL-Schalungssysteme ist in Verbindung mit dem umlaufend biegesteifen, statischen System so bemessen, dass viele

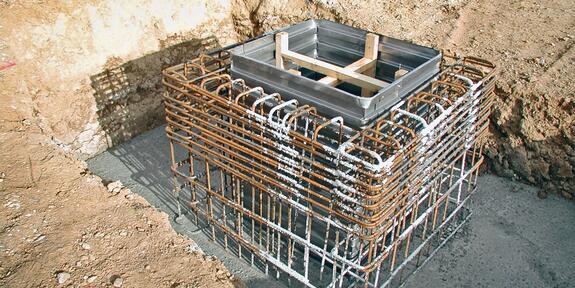

Bauaufgaben ohne Hilfsabstützungen erfüllt werden können. Nur bei Schalungselementen mit großen Innenmaßen werden auf Kundenwunsch werkseitig hölzerne Aussteifungen eingebaut, die
den Anforderungen des rauen Baustellenbetriebes Rechnung tragen. Bei der einheitlich optimierten Profiltiefe wird wenig Konstruktionsvolumen benötigt, was zu einer Reduzierung der Köcherabmessungen und damit des Füllbetonvolumens beiträgt.

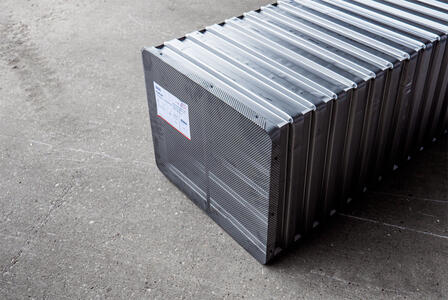

Mit FKL bezeichnet MSL eine Köcherausführung aus wellprofiliertem Lochblech oder aus Streckmetall.
Vorteil dieser Ausführung: optimaler Verbund und sehr gute Schertragfähigkeit der gelochten Wellenprofilierung.

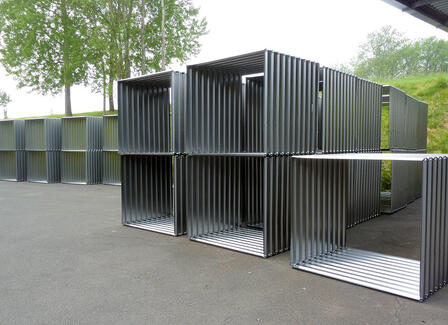

MSL-FKV Schalungsköcher können in beliebiger Größe ab 0,1 m x 0,1 m hergestellt werden. Die Köcher werden selbsttragend, werkseitig ausgesteift oder Aussteifung bauseits angeboten. Bei bauseitiger Aussteifung empfehlen wir unsere stufenlos einstellbare und wiederverwendbare Aussteifung Typ WVA. Es wird empfohlen, Köcher- und Blockfundamente in zwei Arbeitsgängen zu betonieren.

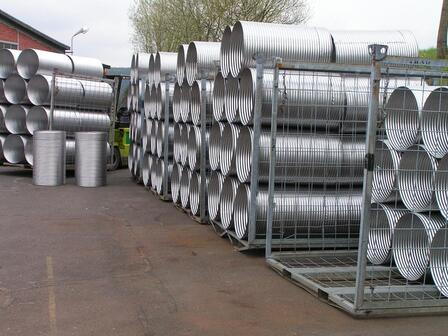

Fundamentköcherschalung rund

• Jeder Durchmesser ab 120 mm ist lieferbar.
• Durch die Profilierung 10/26 nach innen und außen ergibt sich
• eine sehr hohe Stabilität zur Aufnahme des Frischbetondruckes.
• Die Aussparung eignet sich optimal als Schalung für ein Verankerungssystem, z. B. Maschinenfundamente, bei denen in der Regel
• hohe dynamische Kräfte auftreten. Aufgrund der großen Profilierung ist die runde FKR-Ausführung in diesem Anwendungsbereich den Aussparungs- und Verdrängungsrohren überlegen.
• Im Vergleich zu eckigen Aussparungen müssen die runden erst bei wesentlich größeren Abmessungen ausgesteift werden.
• Auch als Außenschalung hat sich das System bestens bewährt.
• Das System kann auch in wellprofilierter Lochausführung gefertigt werden. Hierdurch ist ein optimaler Verbund zwischen Beton und Schalhaut gegeben. Das Betonausbreitmaß sollte jedoch 40 cm (Konsistenzbereich F2) nicht überschreiten, ansonsten empfehlen wir die ungelochte, geschlossene Ausführung.
