Dorne
Querkraftübertragung in Dehnfugen
An Betonbauwerken werden zur Unterbrechung von Bauteilen Dehnfugen vorgesehen, um Spannungsrisse zu vermeiden. Zur Übertragung von Querkräften an derartigen Fugen kommen sogenannte Querkraft- bzw. Schubdorne zur Anwendung.
Weiter Informationen finden Sie bei unseren Lieferanten:
MAX FRANK
Querkraftdorn Egcodorn®
Querkraftübertragung in Dehnfugen
An Betonbauwerken werden zur Unterbrechung von Bauteilen Dehnfugen vorgesehen, um Spannungsrisse zu vermeiden. Zur Übertragung von Querkräften an derartigen Fugen kommen sogenannte Querkraft- bzw. Schubdorne zur Anwendung.

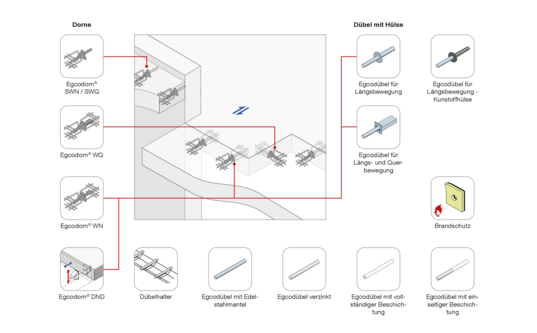

Hierfür stehen drei Grundtypen zur Auswahl, die entsprechend ihrer Konstruktion für unterschiedliche Anwendungen ausgelegt sind.
Bei hohen statischen Lasten bietet das Querkraftdornsystem Egcodorn® Sicherheit in der Planung und Ausführung. Treten die dynamischen Beanspruchungen – wie bei befahrenen Fugen – in den Vordergrund, stellt der Egcodorn® DND die optimale Lösung dar. Konstruktive Verbindungen können am wirtschaftlichsten mit dem Egcodübel hergestellt werden.

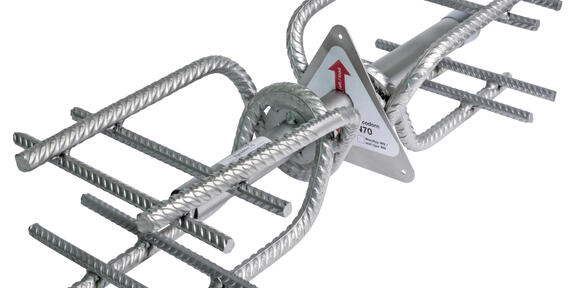

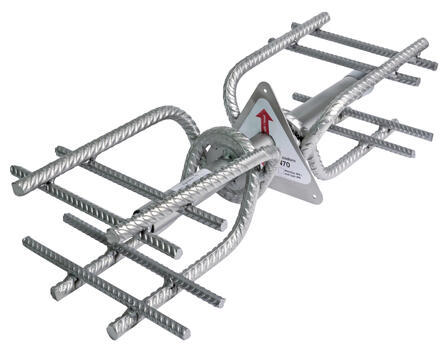

Egcodorn® Querkraftdorn WN/WQ, N/Q
für hohe Lasten
Der Querkraftdorn Egcodorn® überträgt höchste Kräfte bei minimalen Bauteildicken und
wird bei vorwiegend ruhender Belastung eingesetzt. Die Verwendung von hochwertigen
Materialien, das einmalige Korrosionsschutzsystem und die bauaufsichtliche Zulassung
garantieren höchste Sicherheit.
Der längsverschiebliche Egcodorn® WN, N ermöglicht Verschiebungen in Richtung der Dornlängsachse.
Treten Verschiebungen quer zur Dornachse auf, ist der querverschiebliche Egcodorn® WQ, Q anzuordnen. Er lässt Verschiebungen in beiden Richtungen zu. Bei gekrümmten Bauteilrändern oder großen Fugenlängen ist dieser Egcodorn® Typ zu empfehlen.
Für wirtschaftlichere Lösungen lässt sich mit dem Egcodorn® Baukastensystem die Materialauslastung optimieren

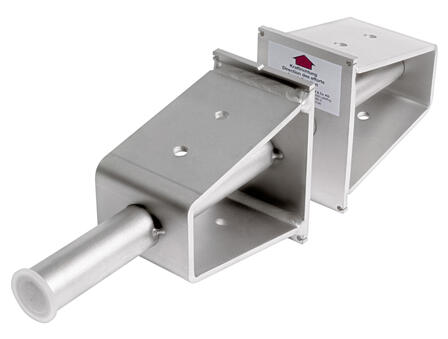

Egcodorn® Querkraftdorn DND
für dynamische Beanspruchung
Die Konstruktion des Egcodorn® DND in Edelstahlausführung ist für dynamisch beanspruchte
Fugen optimiert und der einzige Querkraftdorn mit bauaufsichtlicher Zulassung für diesen
Anwendungsfall. Der Egcodorn® wird überall dort verwendet, wo große, häufig wieder‑
kehrende Lasten einwirken, wie z. B. bei Masse-Feder-Systemen, Kranbahnen oder auch in Parkhäusern.

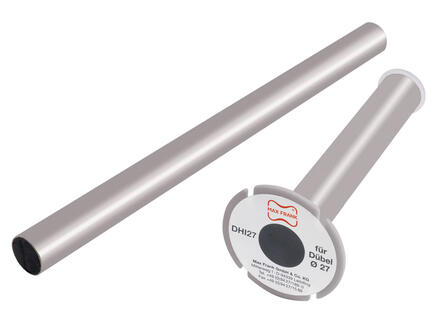

Egcodübel Querkraftdorn
für geringe und mittlere Lasten
Der Egcodübel dient zur Übertragung von Querkräften in Fugen. Die Verwendung von Dübeln beschränkt sich in der Regel auf statisch untergeordnete Anwendungen (z. B. Bodenplatten).
Bei Dehnfugen und geringen bis mittleren Lasten oder zur konstruktiven Verbindung von Bauteilen werden Egcodübel mit Hülsen verwendet. Zur Verdübelung von Arbeits- und Scheinfugen stehen Egcodübel ohne Hülsen zur Verfügung.
Entsprechend dem Einsatzgebiet werden die Egcodübel als Edelstahlvariante oder in verzinkter Ausführung gewählt.
SCHÖCK
Schöck Querkraftdorne.
Dehnfugenkonstruktionen für flexible Verbindungen.
Ob in Betonplatten von Hochhäusern oder in Stützmauern von Tiefgaragen: Die zwängungsfreie Übertragung der Querkräfte in Dehnfugen erfordert meist besonderen Aufwand. Bei herkömmlichen Maßnahmen müssen Stützkonsolen, Gleitlager oder Gerbergelenke vorgesehen werden. Der Zeit- und Arbeitsaufwand für solche Systeme ist allerdings hoch.

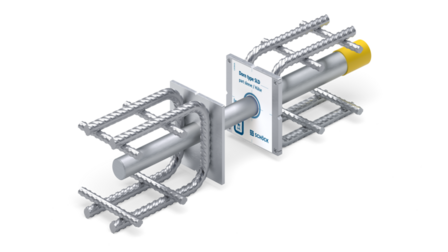

Querkraftdorn Schöck Stacon® Typ SLD
Dünnere Bauteile mit höherer Tragfähigkeit – der Schwerlastdorn Schöck Stacon® Typ SLD erfüllt diese komplexe Anforderung.
Der Schwerlastdorn ist kompakter und ermöglicht den Einbau höherer Lasten an dünneren Decken und Wänden. Außerdem wird weniger bauseitige Bewehrung benötigt.
Jahrelange Forschung bildet die Basis für die Optimierung des Querkraftdorns Stacon® Typ SLD. In umfangreichen Versuchsreihen werden Schwerlastdorne nach neuestem Stand der Technik auf Längs- und Querverschieblichkeit, die Tragfähigkeit von Beton und Stahl und ihr Brandverhalten getestet und optimiert.
Das Ergebnis ist der Querkraftdorn Schöck Stacon® Typ SLD mit Europäisch Technischer Zulassung (ETA) mit Brandschutzklassifizierung R 120.

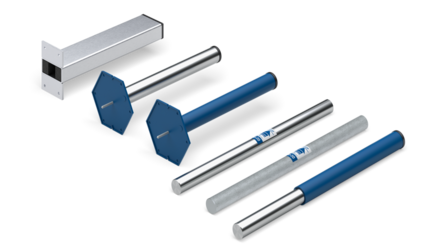

Querkraftdorn Schöck Stacon® Typ LD
Zur Vermeidung von Rissen durch Temperaturdehnung oder dem Schwinden des Betons sind in langen Bauteilen und Gebäuden Dehnfugen anzuordnen. Die einfachste Lösung für die Kraftübertragung in Dehnfugen ist der Schöck Stacon® Typ LD. Dieser Querkraftdorn verbindet die an der Fuge angrenzenden Bauteile ohne zusätzliche Konstruktionen. Dabei werden die Querkräfte übertragen und gleichzeitig die erforderliche Beweglichkeit ermöglicht. Aufwendige Doppelwände oder Konsolen zur Lastabtragung können mit diesen Schubdornen entfallen.
