Abschalelemente

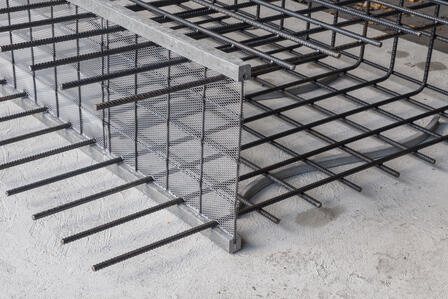

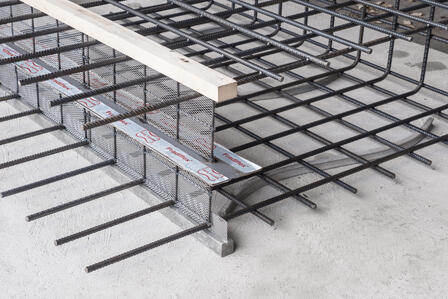

Das Stremaform^® Flachmaterial wird zur Abstellung bei mittleren Bauteilabmessungen eingesetzt. Die Montage erfolgt zwischen den Bewehrungslagen. Das Streckgitter erzeugt eine raue Oberfläche, durch welche die Anforderungen einer verzahnten Fuge nach DIN EN 1992-1-1 erreicht wird.

Bei Bedarf kann eine Wassersperre werkseitig integriert werden.
Die Lieferung erfolgt passgenau entsprechend Ihren Planvorgaben.

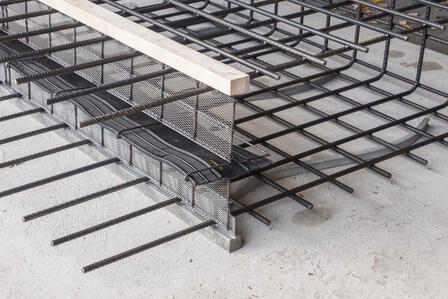

Alle Stremaform^® Abstellelemente sind mit einem Fugenbandkorb zurbauseitigen Aufnahme eines Fugenbandes lieferbar.
Der Fugenbandkorb ist in den Standardbreiten 200 mm, 250 mm oder 320 mm erhältlich. Andere Abmessungen sind möglich.
Zur Vermeidung von Hohlstellen ist eine beidseitige Aufkantung des Fugenbandkorbes um 15° lieferbar.

Stremaform^® Abstellelemente für Dehnfugen dienen der Trennung von Gebäudeteilen. Sie bestehen aus Trägermatten und einer dazwischen angeordneten Dehnfugeneinlage.
Diese kann wahlweise aus Hartschaum oder einer hitzebeständigen Mineralfaser bestehen.
Da bei der Verwendung von Stremaform^® Abstellelementen für Dehnfugen
keinerlei Entschalarbeiten anfallen, können die Bewehrungsarbeiten ohne Rücksicht auf die Betonierarbeiten fortgesetzt werden.

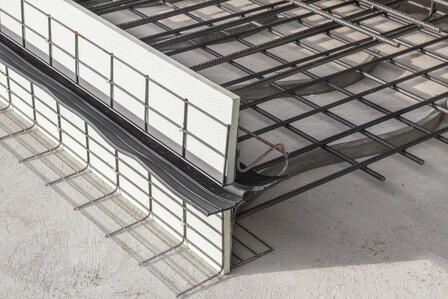

Alle Stremaform^® Abstellelemente für Dehnfugen sind mit einem Fugenbandkorb zur bauseitigen Aufnahme eines Dehnfugenbandes lieferbar.
Der integrierte Dehnfugen-Fixer sorgt dafür, dass der Mittelschlauch des
Dehnfugenbandes exakt im Bereich der Dämmung verbleibt.

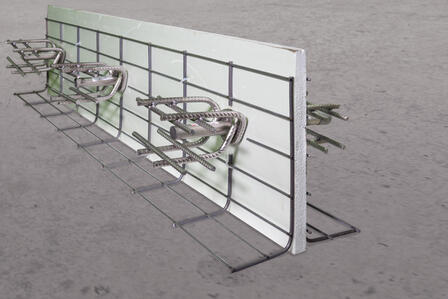

Alle Stremaform^® Abstellelemente für Dehnfugen können mit integrierten Querkraftdübeln oder -dornen geliefert werden. Querkraftdübel und -dorne
ermöglichen Verschiebungen in beide Richtungen der Plattenebene.
Die Verwendung von Querkraftdübeln ist auf untergeordnete Bauteile wie Industriefußböden oder konstruktive Verbindungen beschränkt. Die übertragbaren Lasten sind geringer als bei Querkraftdornen.
Querkraftdorne ermöglichen durch den Ankerkörper die Übertragung von höchsten Lasten auch in minimalen Bauteildicken. Die Querkraftdorne werden ab Werk in die Arbeitsfugenelemente integriert, wodurch die Montagezeit und die Belastung der Mitarbeiter auf der Baustelle minimiert wird.

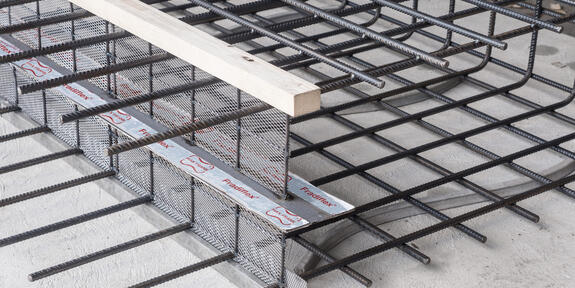

Zur Abdichtung der Fuge können Fugenbandkörbe in die Abstellelemente integriert werden

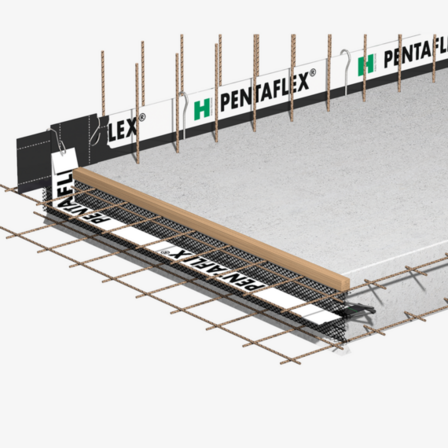

Das Abschalelement PENTAFLEX^® ABS von H-BAU Technik ist eine Kombination aus beschichtetem Fugenblech und einer profilierten Schalung. Es wird für Arbeitsfugen von wasserbelasteten Stahlbetonplatten (Böden, Wände und Decken) eingesetzt, insbesondere wenn hohe Anforderungen an die Scherfestigkeit der Verbundfuge gestellt werden. Die Abdichtung der Fuge wird durch die bewährten PENTAFLEX KB^® Fugenblechelemente sichergestellt. Die Abschalung erfolgt durch biegesteife und formstabile Streckmetallelemente, die durch eine spezielle Bügelkonstruktion ausgesteift sind. Das ABS Element ist als raue oder verzahnte Fuge (ABS R, ABS V) erhältlich.

Vorteile

• Allgemeines bauaufsichtliches Prüfzeugnis (abP) und ETA-Zulassung
• Keine Verschweißung der Stöße erforderlich
• Für durchlaufende Bewehrung
• Hohe Scherfestigkeit der Verbundfugen
• Anpassung vor Ort möglich dank nachträglicher Montage von PENTAFLEX KB^® Fugenblech
• Erhältlich für die Anschlussbereiche Boden/Boden, Decke/Decke und Wand/Wand
• Einfache und sichere Verbindung mit PENTAFLEX KB^® in der Boden-Wandfuge

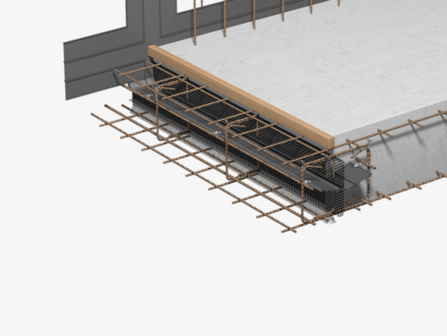

KUNEX^® ABS Abschalelemente von H-BAU Technik dienen in WU-Bauwerken zur zielsicheren Herstellung und Abdichtung von Arbeitsfugen oder Dehnfugen. Das zweiteilige Abschalelement ABS ist hierbei mit einem Korb zur Aufnahme des Fugenbandes und einem KUNEX^® Fugenband kombiniert. Somit bietet es die perfekte Lösung, um Fugen nach EC2 auszuführen und gleichzeitig die Abdichtung der Fuge sicherzustellen. Die Abschalung erfolgt durch formstabile Streckmetallelemente, die durch eine spezielle Bügelkonstruktion ausgesteift sind.

Vorteile

• Allgemeines bauaufsichtliches Prüfzeugnis (abP)
• Sehr gute Verschweißbarkeit der Fugenbänder
• Für durchlaufende Bewehrung bei Arbeitsfugen
• Zweiteiliger Korb für schnelle Fugenbandmontage
• Schneller Baufortschritt
