Deckenschalung

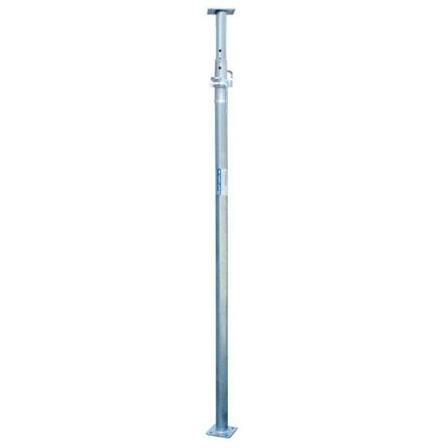

Euro Schalungsstütze der Klasse B/D bzw. C/E

Die bewährte Deckenstütze für den klassischen Hochbau.

• eine Handquetschsicherung sowie eine Ausfallsicherung sorgen für das sichere Arbeiten an der Baustelle
• entsprechen den aktuellen Anforderungen des gültigen Regelwerks DIN EN 1065 für "freie" Baustützen
• durch aufgebrachten Aufkleber kann der Verstellbereich im Stützenschloss gut eingesehen werden

Die zulässigen Tragkräfte sind abhängig von den Auszugslängen der Schalungsstütze.

B/D25 Auszugslänge: 1,50 m - 2,50 m
B/D30 Auszugslänge: 1,70 m - 3,00 m
B/D35 Auszugslänge: 1,89 m - 3,50 m
B/D40 Auszugslänge: 2,20 m - 4,00 m

C/E55 Auszugslänge: 2,96 m - 5,50 m

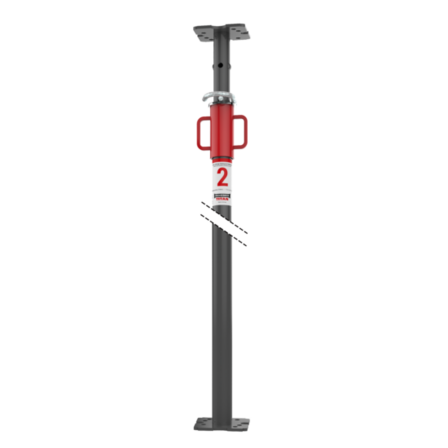

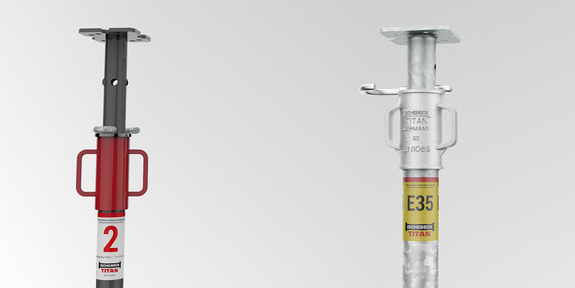

SCHALUNGSSTÜTZE TITAN S

Auszugslängen und zulässige Belastungen:
Gr. 2: 1,80 – 3,00 m, 21,0 – 37,4 kN
Gr. 3: 2,30 – 3,50 m, 17,1 – 37,4 kN
Gr. 4: 2,60 – 4,00 m, 22,1 – 40,4 kN
Gr. 7, 4,00 – 5,50 m, 13,2 – 31,9 kN

Stahlstütze lackiert oder verzinkt
(Gr. 2 und 4)
innenliegendes, geschütztes Gewinde
seit Jahrzehnten weltweit bewährt
Zulassung Z-8.311-998

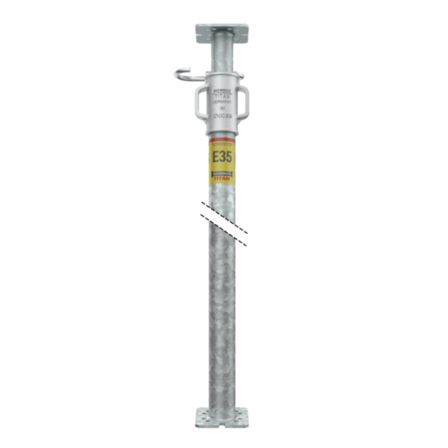

SCHALUNGSSTÜTZE TITAN E35

Auszuglänge und zulässige Belastung:
2,05 – 3,50 m,   31,3 – 36,0 kN

Stahlstütze, verzinkt
innenliegendes, geschütztes Gewinde
für gängige Geschosshöhen im Wohn- und Gewerbebau
Typenprüfung nach DIN EN 1065

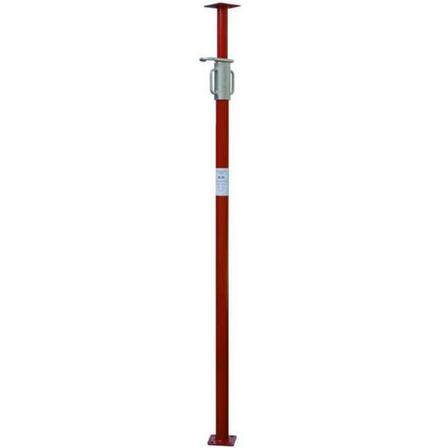

Euro Schalungsstütze Klasse B

Die bewährte Deckenstütze für den klassischen Hochbau.

• eine Handquetschsicherung sowie eine Ausfallsicherung sorgen für das sichere Arbeiten an der Baustelle
• entsprechen den aktuellen Anforderungen des gültigen Regelwerks DIN EN 1065 für "freie" Baustützen
• durch aufgebrachten Aufkleber kann Verstellbereich im Stützenschloss gut eingesehen werden

Die zulässigen Tragkräfte sind abhängig von den Auszugslängen der Schalungsstüze.

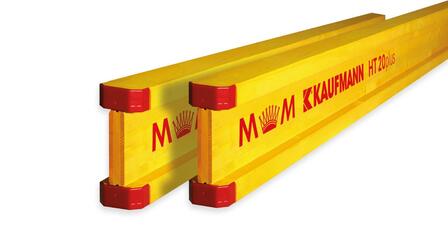

Holzschalungsträger HT20 Plus

Einzigartiges Schutzkappensystem

• aus hochwertigem Kunststoff + schlagfest + frostunempfindlich + passgenau eingeschlitzt Vorteile:
• wirksamer Schutz gegen Absplitterung der Gurtenden + erheblich längere Lebensdauer + Endauflagefläche bleibt gleich

Steg

3-Schicht-Vollwandplatte stabverleimt

Längen in cm

245 – 290 – 330 – 360 – 390 – 450 – 490 – 590

*Mayr-Melnhof Holz

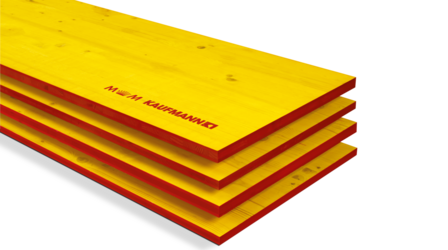

Die Schalungsplatte K1 yellowplan von Mayr-Melnhof Holz ist ein bewährtes und immer weiter verbessertes Holz-Schalungsprodukt für den Betonbau. Die weltweit etablierte Schalungsplatte kommt überall dort zum Einsatz, wo Qualität, Dauerhaftigkeit und eine variable Anwendung gefordert sind. K1 yellowplan ist dreischichtig verleimt, wird im Großformat 2 Meter x 6 Meter und in Dicken von 21 Millimeter und 27 Millimeter hergestellt sowie anschließend auf kleinere Standardformate zugeschnitten. Die geschlossene stabverleimte Deck- und Mittellage ohne Einleimer mit überwiegend stehenden Jahresringen ist die Grundlage für das K1-typische Betonbild.

*Mayr-Melnhof Holz

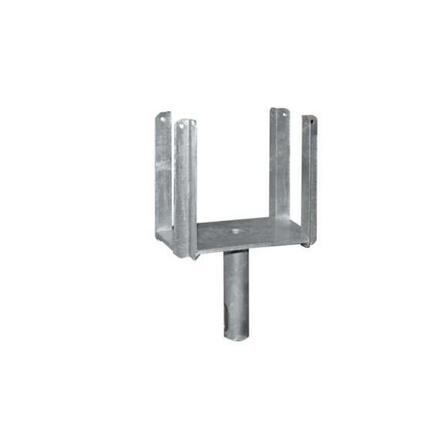

Kopf für Schalungsstützen

• kann auf Schalungsstützen aufgesteckt werden
• dient dazu Holzschalungsträger aufzunehmen
• 4 angeschweißte Eckwinkel
• Innenmaße zur Aufnahme von allen Holzschalungsträgern
• durch Bohrung in allen Eckwinkeln können Holzschalungsträger mittels Nagel gesichert werden
• Höhe ca. 200 mm
• Ausführung: verzinkt

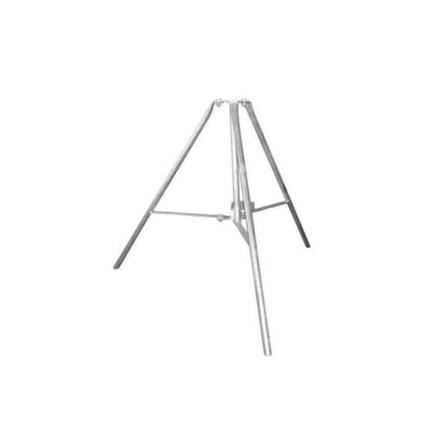

• Schalungsstütze kann durch einfache Handhabung mittels beweglichen Bügels befestigt werden
• Standbeine sind verstellbar und können für platzsparenden Transport zusammengeklappt werden
• geeignet für alle Sorten Schalungsstützen
• Ausführung: verzinkt
