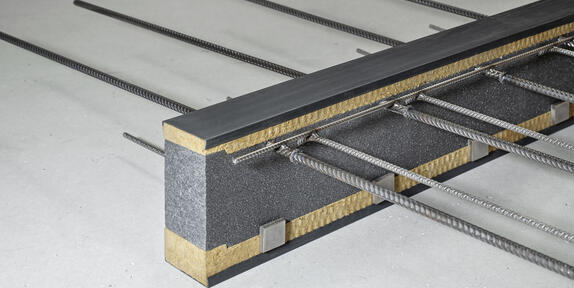

Kragplattenanschluss

Egcobox ^®

Thermische Trennung von Kragplatten aus Stahlbeton

Die Ansprüche der Gebäudeeigentümer steigen hinsichtlich Einsparung der Heizkosten, gesundem Raumklima und damit verbunden die Vermeidung von Tauwasser- und Schimmelpilzbildung. Bei der Planung muss deshalb auf die Minimierung von Wärmebrücken im Bereich der Bauwerkshülle geachtet werden.

Mit dem wärmedämmenden Kragplattenanschluss Egcobox ^® können Wärmebrücken vermindert werden. Durch das statische Verbindungselement Egcobox ^® werden ein Außenbauteil und ein Innenbauteil thermischen voneinander getrennt.

Die statische Funktion der Egcobox ^® übernimmt ein Stabfachwerk aus Betonstahl, das durch die Wärmedämmung geführt wird und so das anzuschließende Bauteil mit dem Gebäude verbindet.

Vorteile

ETA-zugelassenes System, gleiche Typen EU-weit nutzbar
Einfacher Einbau durch enganliegende Drucklager
Individuelle Anpassung aller Elemente nach geometrischen Vorgaben möglich

Unterstützung für Ihre Detailplanung mit CAD-Details und Ausschreibungstexten

Weitere Informationen finden Sie bei unserem Lieferanten:

MAX FRANK

Egcobox® Kragplattenanschluss M & XL

M für Fugenbreite 80mm

XL für Fugenbreite 120mm

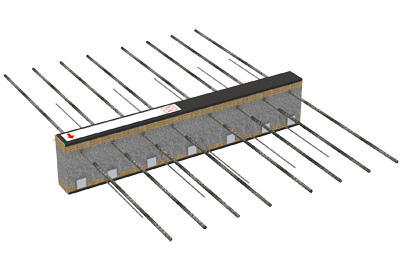

Egocobox^® Typ MM

Für Kragplatten zur Übertragung von Moment und Querkraft
Feuerwiderstandsklasse Standard REI120 (Combi-Element), alternativ R0

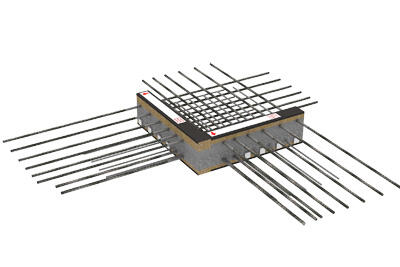

Egcobox® Typ MM-CO — Egcobox^® Typ MM-CO

Egocobox^® Typ MM-CO

Für Kragplatten zur Übertragung von Moment und Querkraft im Eckbereich
Feuerwiderstandsklasse Standard
REI120 (Combi-Element), alternativ R0

Egocobox^® Typ MM-CO

Für Kragplatten zur Übertragung von Moment und Querkraft im Eckbereich
Feuerwiderstandsklasse Standard
REI120 (Combi-Element), alternativ R0

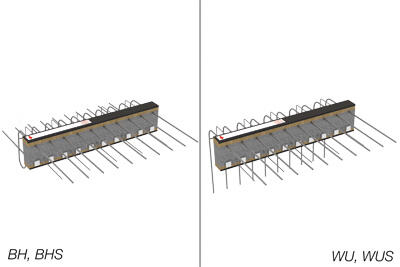

Egcobox^® Typ MM-BH /-WU /-BHS /-WUS

Für Kragplatten mit Höhenversatz bzw. Wandanschluss zur Übertragung von Moment und Querkraft
Ausführungsvariante (Var1) BH/-WU mit Wandbreite ≥ 220 mm
Ausführungsvariante (Var1) BHS/-WUS mit Wandbreite 175 bis 215 mm
Feuerwiderstandsklasse Standard REI120 (Combi-Element), alternativ R0

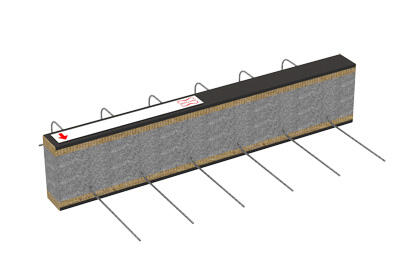

Egcobox^® Typ VM

Für abgestützte Platten zur Übertragung von Querkräften
Feuerwiderstandsklasse Standard REI120 (Combi-Element), alternativ
R0

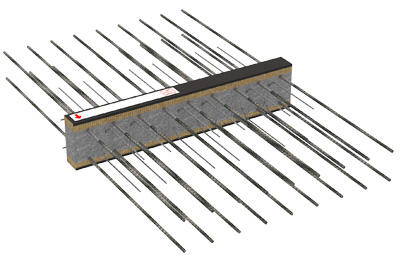

Egcobox^® Typ MM±

Für Kragplatten zur Übertragung von positiven und negativen Momenten und Querkräften
Feuerwiderstandsklasse Standard REI120 (Combi-Element), alternativ R0

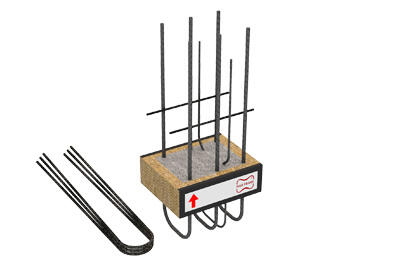

Egcobox^® Typ AM

Für Attiken
Feuerwiderstandsklasse Standard REI120 (Combi-Element), alternativ R0

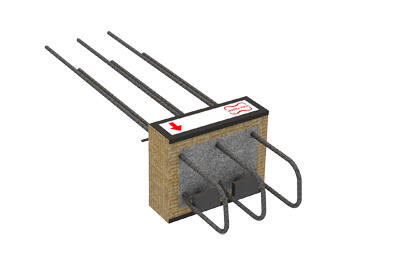

Egcobox^® Typ OM

Für Deckenkonsolen als Auflager für Vormauerwerk
Feuerwiderstandsklasse Standard REI120 (Combi-Element), alternativ R0

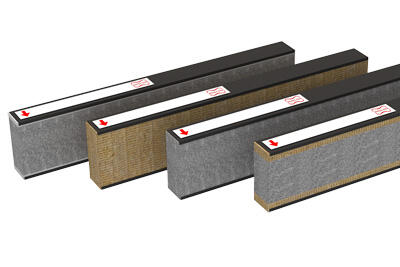

Egcobox^® Dämmstreifen M

Der Egcobox^® Dämmstreifen ist die ideale Ergänzung zur Egcobox^®. Hiermit lassen sich Zwischenräume zwischen den Egcobox^® Elementen ideal füllen. Somit ist eine gleichbleibende Dämmung über die komplette Dämmfugenlänge gewährleistet
Feuerwiderstandsklasse je nach Ausführung EI0, EI120
Dämmung Standard Polystyrol mit Brandschutz - Combi-Element (PS-C1).
Alternative Dämmstoffe Steinwolle (SW), Polystyrol ohne Brandschutz (PS) oder Phenolharzschaum (PF) auf Anfrage
Der Egcobox^® Dämmstreifen wird in Dämmkörperdicke M (80 mm), L (100 mm) oder XL (120 mm), Elementlängen von 1000 mm und in Elementhöhe 160-300 mm, geliefert
Eine unten und oben aufgebrachte Kunststoff-Abdeckung schützt das Dämmmaterial vor Beschädigung
